Ai-M-G/R 系列 - 内置减速/旋转励磁型2相闭环步进电机
NEW
Ai-M-G/R 系列 内置减速/旋转励磁型2相闭环步进电机
Ai-M-G/R系列内置减速/旋转励磁型2相闭环步进电机，框架尺寸□42 mm，□60 mm。Ai-M-G/R系列电机扭矩高，是在狭小空间内紧凑安装的理想选择。内置旋转励磁型，适用于连接负载，易于使用，经久耐用。
主要功能
- 内置减速型电机(Ai-M-G)
- 内置旋转励磁型电机(Ai-M-R)
- 框架尺寸 : □ 42 mm, □ 60 mm
- 兼容的电机驱动器 : AiS-D, AiC-D, AiC-D-CL, AiC-D-EC 系列
闭环步进系统配置方案
- 内置减速型
| 电源 | 驱动器信号输入 | 电机框架尺寸 | 电机 | 驱动器 | 成套 | |
|---|---|---|---|---|---|---|
| DC | 脉冲输入型 | 42mm, 60mm | Ai-M-□MA-G5 | AiS-D-□MA | - | |
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| 集成控制器型 | RS-485 | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA | - | |
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| CC-Link通信型 | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-CL | - | ||
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| EtherCAT 通信型 | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-EC | - | ||
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
※ 内置减速型无法成套订购，请单独购买电机/驱动器。
- 内置旋转励磁型
| 电源 | 驱动器信号输入 | 电机框架尺寸 | 电机 | 驱动器 | 成套 | |
|---|---|---|---|---|---|---|
| DC | 脉冲输入型 | 60mm | Ai-M-60MA-R5 | AiS-D-60MA | - | |
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| 集成控制器型 | RS-485 | 60mm | Ai-M-60MA-R5 | AiC-D-60MA | - | |
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| CC-Link通信型 | 60mm | Ai-M-60MA-R5 | AiC-D-60MA-CL | - | ||
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| EtherCAT通信型 | 60mm | Ai-M-60MA-R5 | AiC-D-60MA-EC | - | ||
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
※ 内置旋转励磁型无法成套订购，请单独购买电机/驱动器。

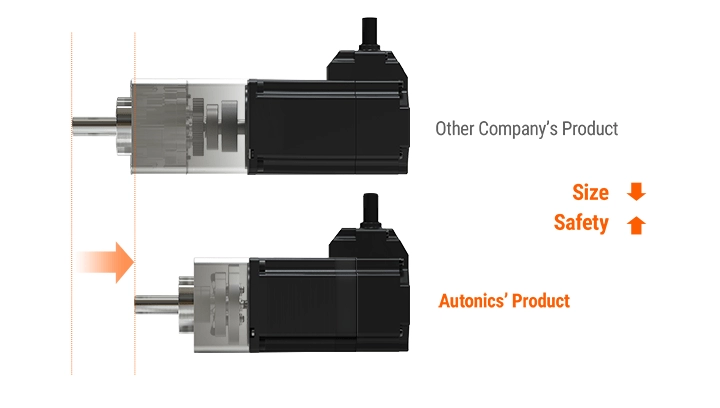

紧凑尺寸
-
减速/旋转励磁型电机，体积小，重量轻，可轻松安装在狭小空间中。
