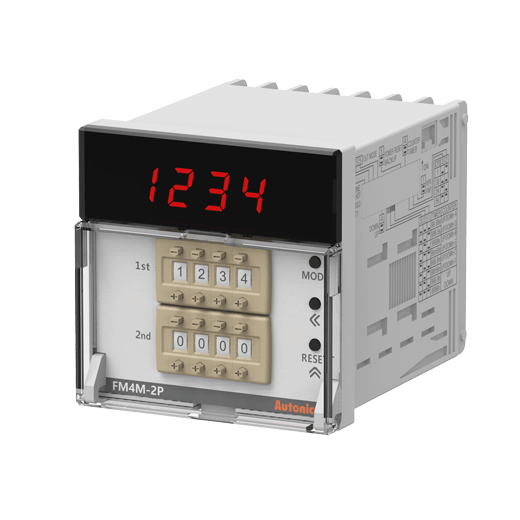

FM 系列 - 加减算测量计数器

FM 系列 加减算测量计数器

FM系列测量计数器可以预设1个输入脉冲的倍数或除数，并以多模式和分频模式显示计算值。计数器的计数速度有1 CPS，30 CPS，300 CPS，2K CPS和5K CPS和小数点显示功能（小数点固定）。 FM系列计数器具有W 72 x H 72 mm的标准DIN尺寸，提供4位和6位显示型号。

查看型号下载查找代理商添加到感兴趣的产品 CAD下载

主要功能

测量计数: 乘法模式/除法模式
动作模式: 加计数，减计数，加/减计数
计数速度: 1 cps / 30 cps / 300 cps / 2 kcps / 5 kcps
参数配置设置: 输入/输出动作模式，最大计数速度，小数点设置，OUT1/OUT2输出时间(0.01~99.99秒)，无电压(NPN)/电压(PNP)输入可选，乘法模式/除法模式可选
10年记忆保存(使用非易失性半导体存储器)
电源电压: 100-240 VAC 50/60 Hz

放大

型号变更及停产型号

型号变更及停产型号
类型 (FM)		4位 (W72×H72mm)		6位 (W72×H72mm)
		旧型号	升级型号	旧型号	升级型号
		AC型	Single Preset	F4AM	FM4M-1P4	F6AM	FM6M-1P4
Dual Preset	F4AM-2P		FM4M-2P4	F6AM-2P	FM6M-2P4
Indicator Only	F4BM		FM4M-I4	F6BM	FM6M-I4
AC/DC型	Single Preset	F4AM	Discontinued	-	-

4-Digit (W72×H72mm)

旧型号

4位 (W72×H72mm) Previous detail
AC型	Single Preset	F4AM
	Dual Preset	F4AM-2P
	Indicator Only	F4BM
AC/DC型	Single Preset	F4AM

升级型号

4digit (W72×H72 mm) Upgrade detail
AC型	Single Preset	FM4M-1P4
	Dual Preset	FM4M-2P4
	Indicator Only	FM4M-I4
AC/DC型	Single Preset	Discontinued

6-Digit (W72×H72mm)

旧型号

6位 (W72×H72mm) Previous detail
AC型	Single Preset	F6AM
	Dual Preset	F6AM-2P
	Indicator Only	F6BM
AC/DC型	Single Preset	-

升级型号

6位 (W72×H72mm) Upgrade detail
AC型	Single Preset	FM6M-1P4
	Dual Preset	FM6M-2P4
	Indicator Only	FM6M-I4
AC/DC型	Single Preset	-

型号变更及停产型号
类型 (LM)		4位 (W144×H72mm)		6位 (W144×H72mm)
类型 (LM)		旧型号	升级型号	旧型号	升级型号
AC型	Dual Preset	L4AM-2P	Discontinued	L6AM-2P	Discontinued
AC型	Indicator Only	L4BM	Discontinued	L6BM	Discontinued
AC/DC型	Indicator Only	-	-	L6BM	Discontinued

4-Digit (W144×H72mm)

Previous

4位 (W144×H72mm) Previous detail
AC型	Dual Preset	F4AM
AC型	Indicator Only	F4BM
AC/DC型	Indicator Only	-

Upgrade

4位 (W144×H72mm) Upgrade detail
AC型	Dual Preset	Discontinued
AC型	Indicator Only	Discontinued
AC/DC型	Indicator Only	-

6-Digit (W144×H72mm)

旧型号

6位 (W144×H72mm) Previous detail
AC型	Dual Preset	L6AM-2P
AC型	Indicator Only	L6BM
AC/DC型	Indicator Only	L6BM

升级型号

6位 (W144×H72mm) Upgrade detail
AC型	Dual Preset	Discontinued
AC型	Indicator Only	Discontinued
AC/DC型	Indicator Only	Discontinued

所有停产型号都可由CT系列计数/计时器替代

部分型号的尺寸可能有所不同，请检查产品的详细尺寸。

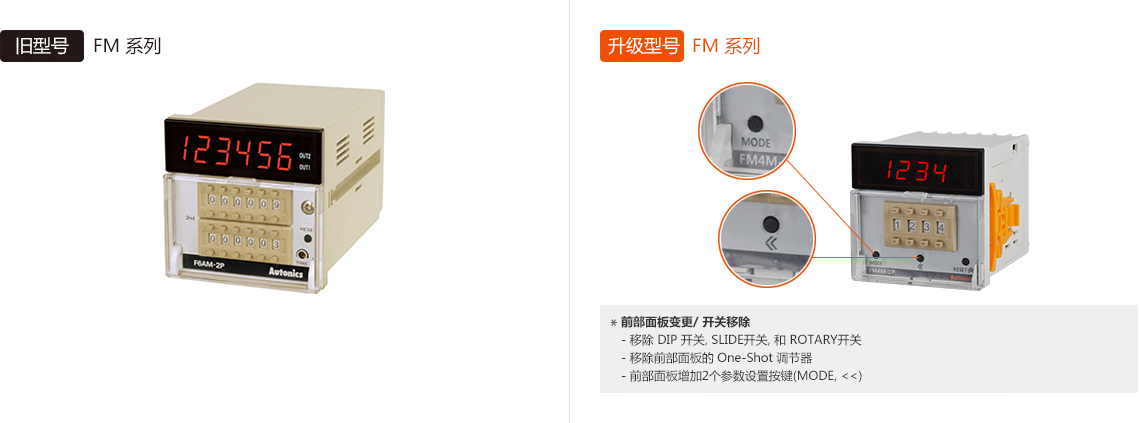

外形设计

放大

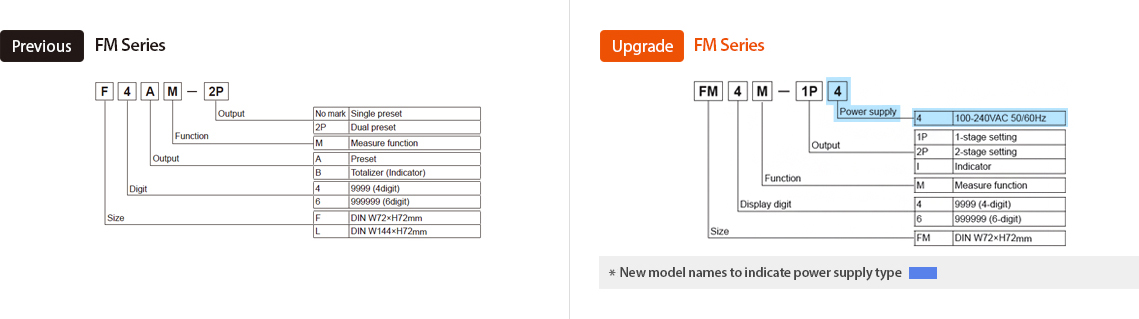

Ordering Information

放大

Previous : FM Series

Ordering Information
No mark (Output)	Single preset
2P (Output)	Dual preset
M (Function)	Measure function
A (Output)	Preset
B (Output)	Totalizer (Indicator)
4 (Digit)	9999 (4digit)
6 (Digit)	999999 (6digit)
F (Size)	DIN W72xH72mm
L (Size)	DIN W144xH72mm

Upgrade : FM Series

Upgrade : FM Series
4 (Power supply)	100-240VAC 50/60Hz
1P (Output)	1-stage setting
2P (Output)	2-stage setting
I (Output)	Indicator
M (Function)	Measure function
4 (Display digit)	9999 (4-digit)
6 (Display digit)	999999 (6-digit)
FM (Size)	DIN W72xH72mm

* New model names to indicate power supply type

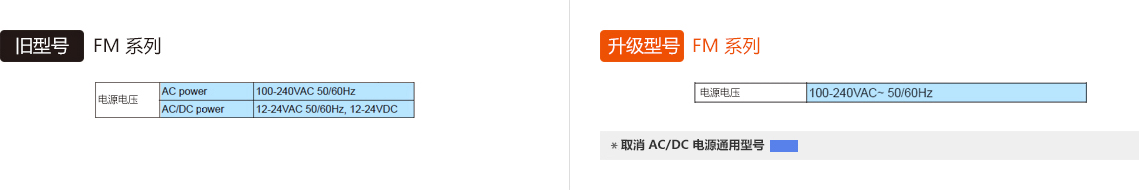

电源电压

放大

旧型号 : FM Series

旧型号电源电压
电源电压	AC power	100-240VAC 50/60Hz
电源电压	AC/DC power	12-24VAC 50/60Hz, 12-24VDC

升级型号 : FM Series

升级型号电源电压
电源电压	100-240VAC ~ 50/60Hz

取消 AC/DC 电源通用型号

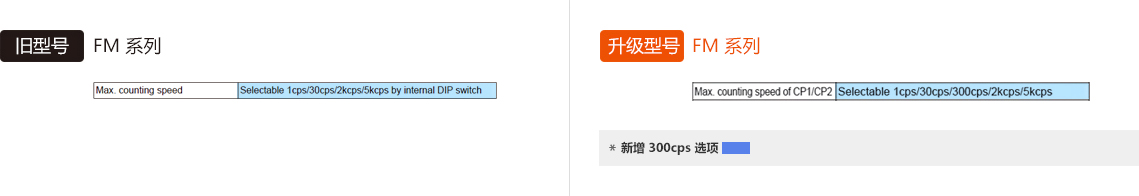

CP1 / CP2 最大计数速度

放大

旧型号 : FM Series

旧型号 CP1 / CP2 最大计数速度
Max. counting speed	Selectable 1cps/30cps/2kcps/5kcps by internal DIP switch

升级型号 : FM Series

升级型号 CP1 / CP2 最大计数速度
Max. counting speed of CP1/CP2	Selectable 1cps/30cps/300cps/2kcps/5kcps

新增 300cps 选项

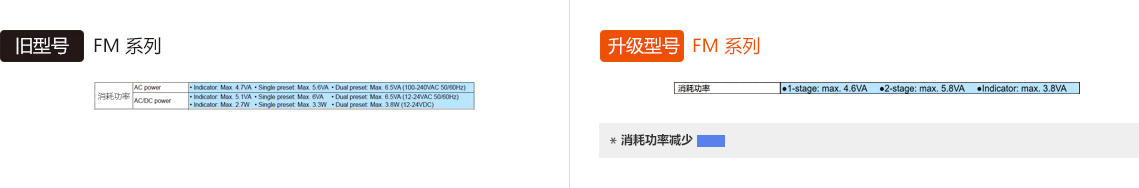

消耗功率

放大

旧型号 : FM Series

旧型号消耗功率
消耗功率	AC power	Indicator : Max. 4.7VA, Single preset : Max. 5.7VA (100-240VAC 50/60Hz), Dual preset : Max. 6.5VA (100-240VAC 50/60Hz)
消耗功率	AC/DC power	Indicator : Max. 5.1VA, Single preset : Max. 6VA (24VAC 50/60Hz), Dual preset : Max. 6.5VA (12-24VAC 50/60Hz) Indicator : Max. 2.7W, Single preset : Max. 3.3W, Dual preset : Max. 3.8W (12-24VDC)

升级型号 : FM Series

升级型号消耗功率
消耗功率	1-stage : max. 4.6VA 2-stage : max. 5.8VA Indicator : max. 3.8VA

消耗功率减少

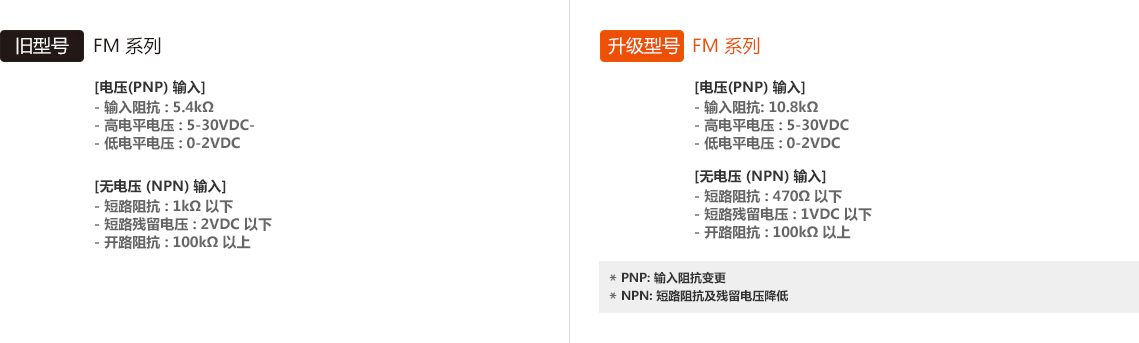

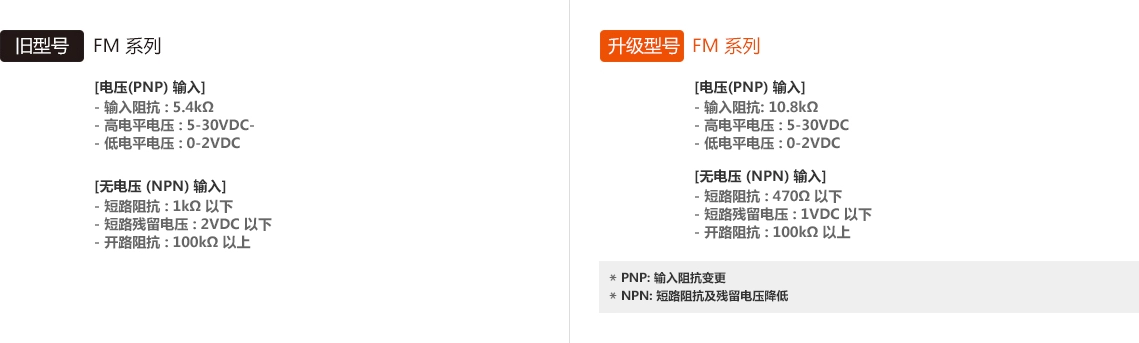

输入(阻抗/残留电压)

放大

旧型号 : FM Series

旧型号输入
电压(PNP) 输入	输入阻抗 : 5.4kΩ 高电平电压 : 5-30VDC 低电平电压 : 0-2VDC
无电压 (NPN) 输入	短路阻抗 : 1kΩ 以下短路残留电压 : 2VDC 以下开路阻抗 : 100kΩ 以上

升级型号 : FM Series

升级型号输入
电压(PNP) 输入	输入阻抗 : 10.8kΩ 高电平电压 : 5-30VDC 低电平电压 : 0-2VDC
无电压 (NPN) 输入	短路阻抗 : 470Ω 以下短路残留电压 : 1VDC 以下开路阻抗 : 100kΩ 以上

PNP : 输入阻抗变更

NPN : 短路阻抗及残留电压降低

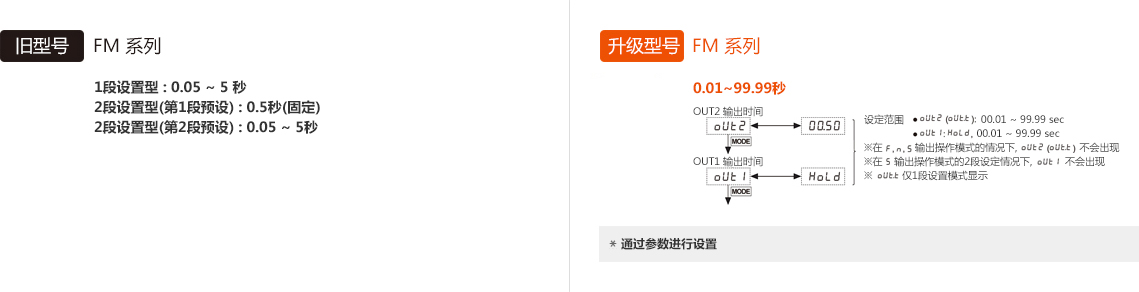

One-Shot 输出时间

放大

旧型号 : FM Series

One-Shot 输出时间旧型号
段设置型	0.05 ~ 5 秒
段设置型(第1段预设)	0.5秒(固定)
段设置型(第2段预设)	0.05 ~ 5秒

升级型号 : FM Series

设定范围 : OUT2 (OUT1 : ) 00.01 to 99.99 sec OUT1 : Hold 00.01 to 99.99 sec

在输出操作模式的情况下, 不会出现

在输出操作模式的2段设定情况下, 不会出现

仅1段设置模式显示

*:通过参数进行设置

认证

放大

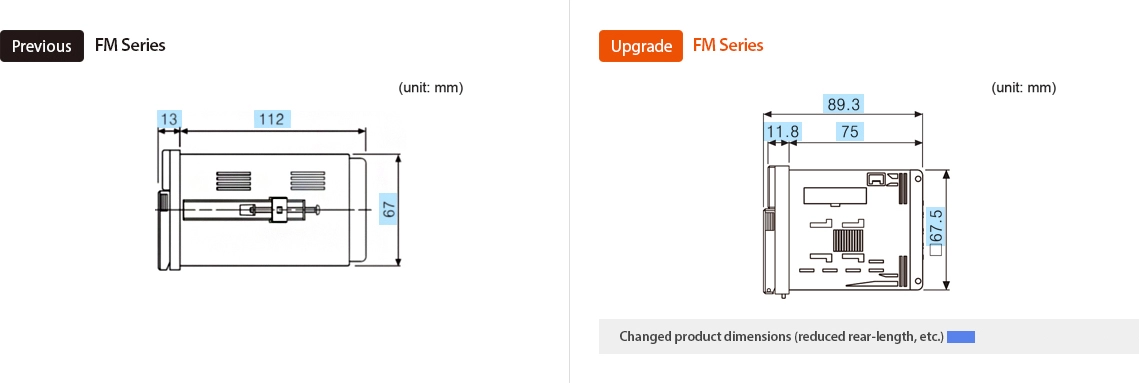

Dimensions

放大

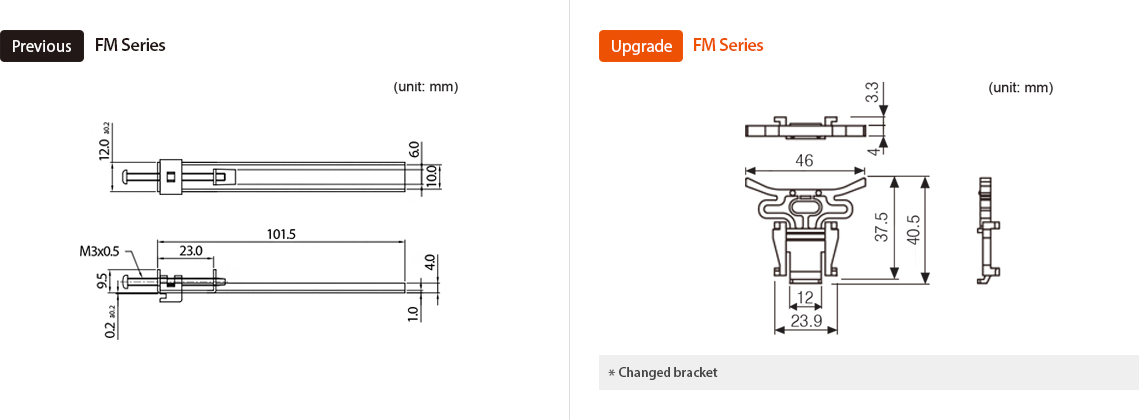

Bracket

放大

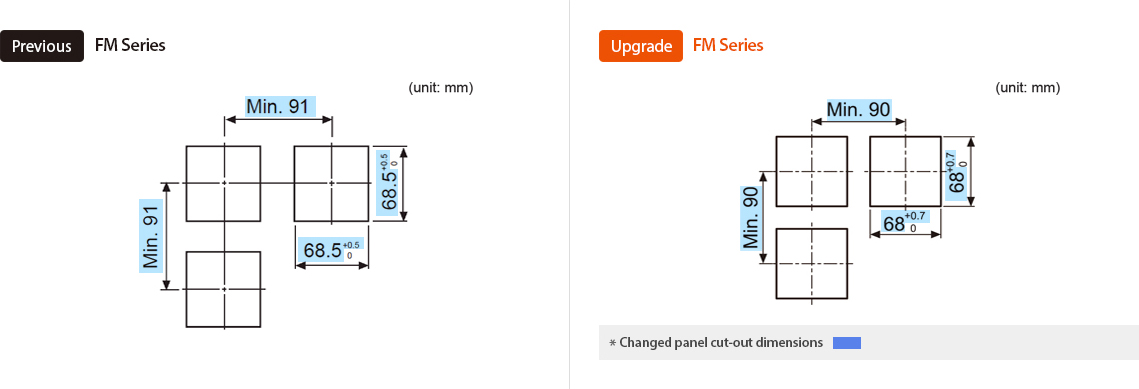

Panel Cut-Out Dimensions

放大

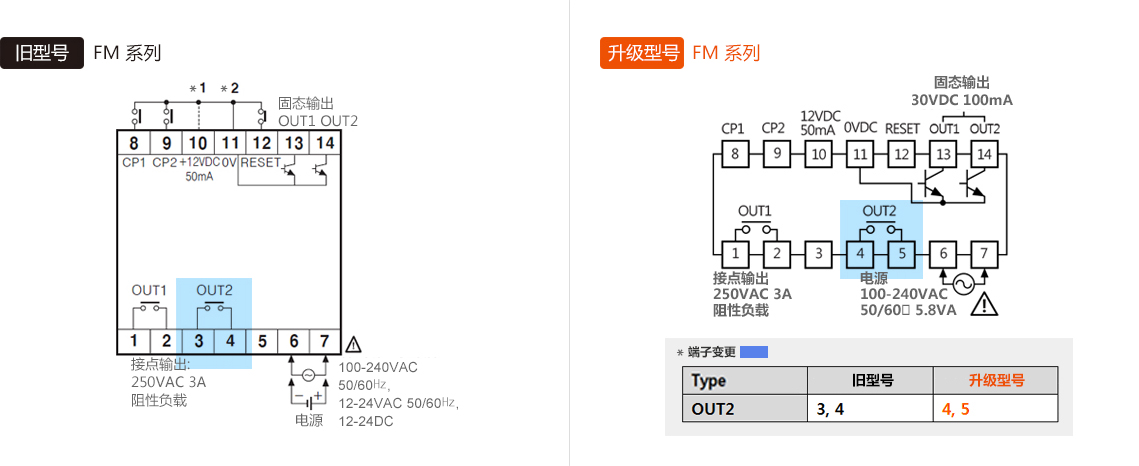

连接

放大

端子变更
Type	旧型号	升级型号
OUT2	3, 4	4, 5

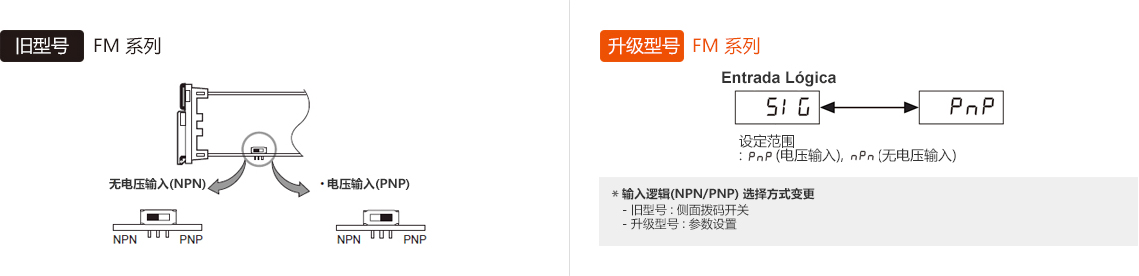

输入逻辑开关

放大

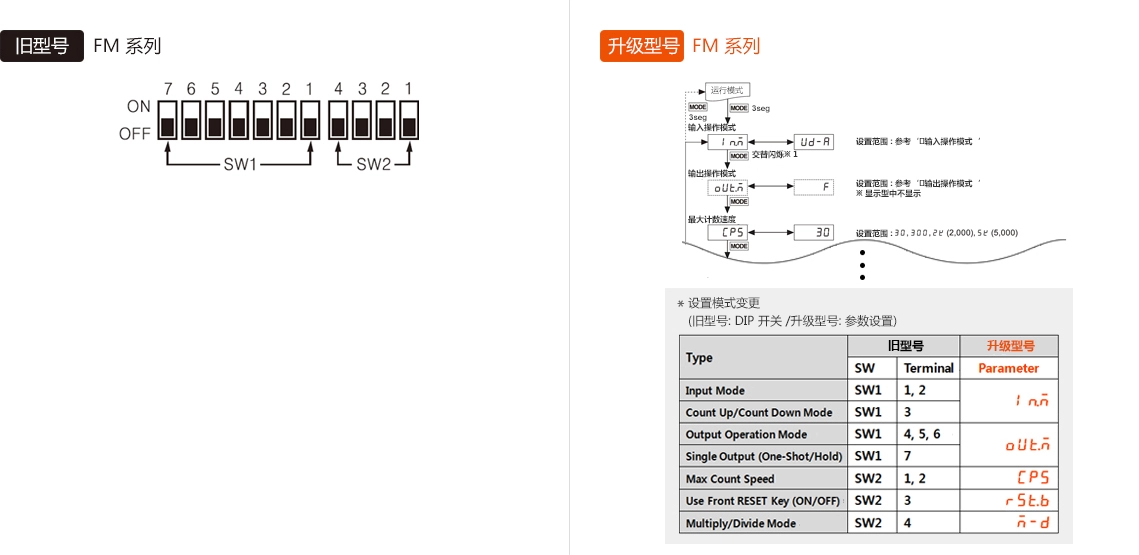

设置方式

放大

设置模式变更 (旧型号 : DIP 开关/升级型号 : 参数设置)

设置模式变更
Type	旧型号		升级型号
Type	SW	Terminal	Parameter
Input Mode	SW1	1, 2	Parameter
Count Up/Count Down Mode	SW1	3	Parameter
Output Operation Mode	SW1	4, 5, 6	Parameter
Single Output (One-Shot/Hold)	SW1	7	Parameter
Max Count Speed	SW2	1, 2	Parameter
Use Front RESET Key (ON/OFF)	SW2	3	Parameter
Multiply/Divide Mode	SW2	4	Parameter

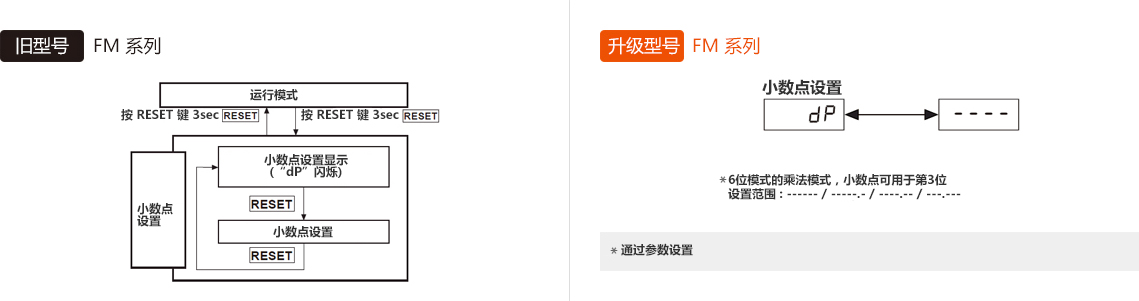

小数点显示
