FXY 系列 - 显示型数字计数/计时器（仅显示）
FXY 系列 显示型数字计数/计时器（仅显示）
FXY系列显示型计数/定时器的计数速度为1 cps，30 cps，2 kcps和5 kcps，以及有多种时间设置范围。 加计数，减计数和加/减模式可用于精确测量和显示各种系统配置。 FXY系列有标准DIN尺寸W 72 x H 36 mm的4位和6位显示型号。
主要功能
- 计数速度: 1 cps / 30 cps / 2 kcps / 5 kcps
- 使用DIP开关在计数器和定时器之间切换
- 使用DIP开关在电压输入（PNP）和无电压输入（PNP）之间切换
- 用复位键设置小数点，小时/分钟/秒显示
- 动作模式: 加计数, 减计数, 加/减计数(计数器)
计数器
20种输入模式
计时器
- 多种时间设定范围:
- - 6位: 0.01 sec ~ 99999.9 hr
- - 4位: 0.01 sec ~ 9999 hr
- 电源电压:
- - 100-240 VAC 50/60 Hz (AC 型)
- - 24 VAC 50/60 Hz, 24-48 VDC (AC/DC 通用型)
;)
型号变更

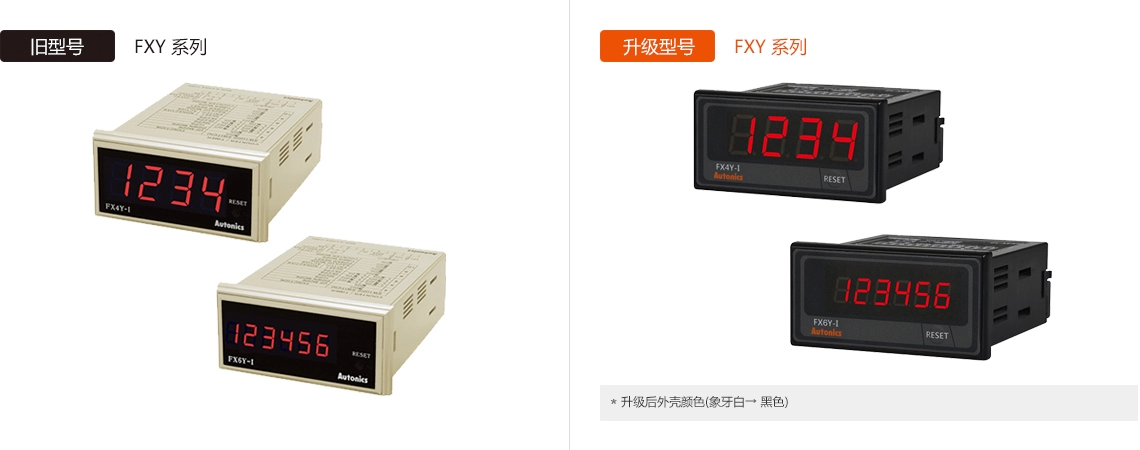

外观设计
;)

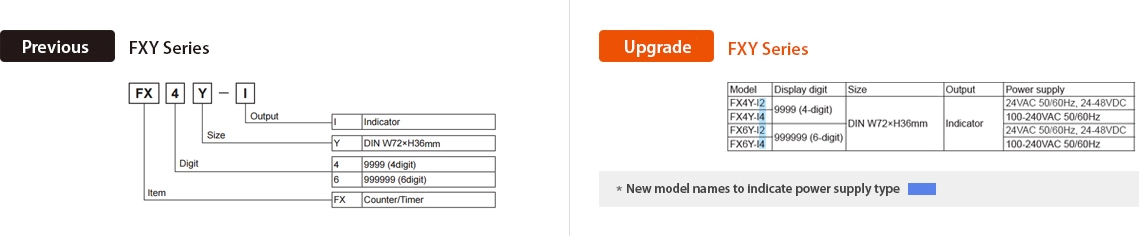

Ordering Information
;)
Previous : FXY Series
| I (Output) | Indicator |
| Y (Size) | DIN W72 x H36mm |
| 4 (digit) | 9999 (4-digit) |
| 6 (digit) | 999999 (6-digit) |
| FX (Item) | Counter/Timer |
Upgrade : FXY Series
| Model | Display digit | Size | Output | Power supply |
|---|---|---|---|---|
| FX4Y-I2 | 9999 (4-digit) | DIN W72 x H36mm | Indicator | 24VAC 50/60Hz, 24-48VDC |
| FX4Y-I4 | 100-240VAC 50/60Hz | |||
| FX6Y-I2 | 999999 (6-digit) | 24VAC 50/60Hz, 24-48VDC | ||
| FX6Y-I4 | 100-240VAC 50/60Hz |
*New model names to Indicate power supply type

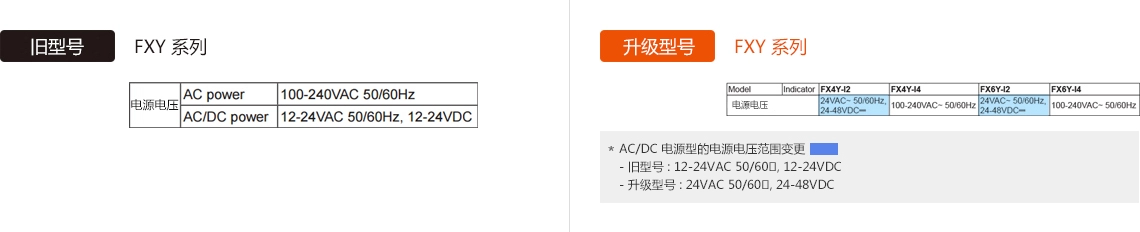

电源电压
;)
旧型号 : FXY Series
| 电源电压 | AC power | 100-240VAC 50/60Hz |
|---|---|---|
| AC/DC power | 12-24VAC 50/60Hz, 12-24VDC |
升级型号 : FXY Series
| Model | Indicator | FX4Y-I2 | FX4Y-I4 | FX6Y-I2 | FX6Y-I4 |
|---|---|---|---|---|---|
| 电源电压 | 24VAC-50/60Hz, 24-48VDC= | 100-240VAC-50/60Hz | 24VAC-50/60Hz, 24-48VDC= | 100-240VAC-50/60Hz | |
AC/DC 电源型的电源电压范围变更
- - 旧型号 : 12-24VAC 50/60Hz, 12-24VDC
- - 升级型号 : 24VAC 50/60Hz, 24-48VDC

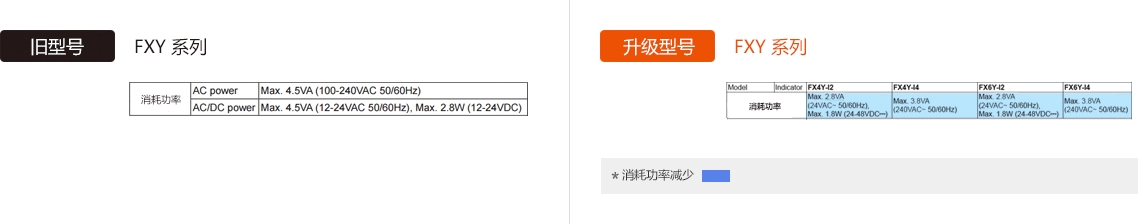

消耗功率
;)
旧型号 : FXY Series
| 消耗功率 | AC power | Max. 4.5VA (100-240VAC 50/60Hz) |
|---|---|---|
| AC/DC power | Max. 4.5VA (100-240VAC 50/60Hz), Max. 2.8W (12-24VDC) | |
升级型号 : FXY Series
| Model | Indicator | FX4Y-I2 | FX4Y-I4 | FX6Y-I2 | FX6Y-I4 |
|---|---|---|---|---|---|
| 消耗功率 | Max. 2.8VA (24VAC-50/60Hz), Max. 1.8W (24-48VDC=) | Max. 3.8VA (240VAC-50/60Hz), Max. 1.8W (24-48VDC=) | Max. 2.8VA (24VAC-50/60Hz), Max 1.8W (24-48VDC=) | Max. 3.8VA (240VAC-50/60Hz) | |
消耗功率减少

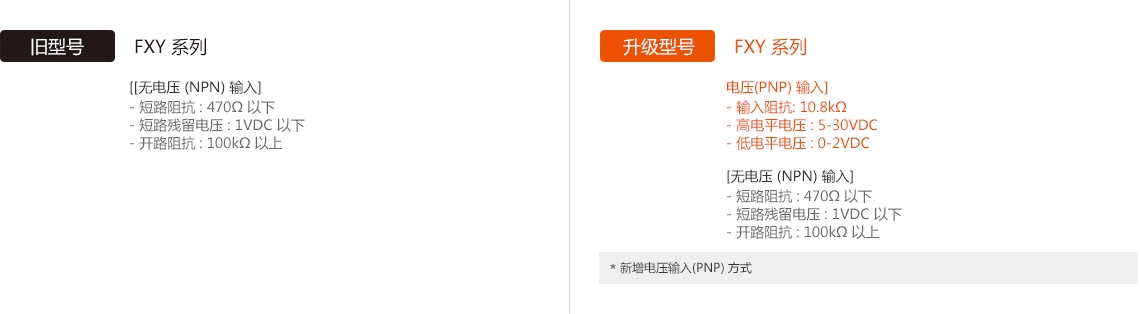

输入(阻抗/残留电压)
;)
旧型号 : FXY Series
| 无电压 (NPN) 输入 |
|
|---|
升级型号 : FXS Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
新增电压输入(PNP) 方式
认证
;)

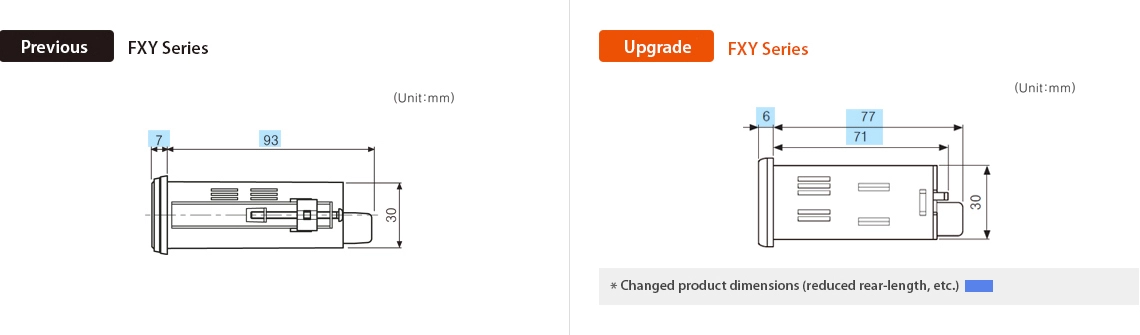

Dimensions
;)

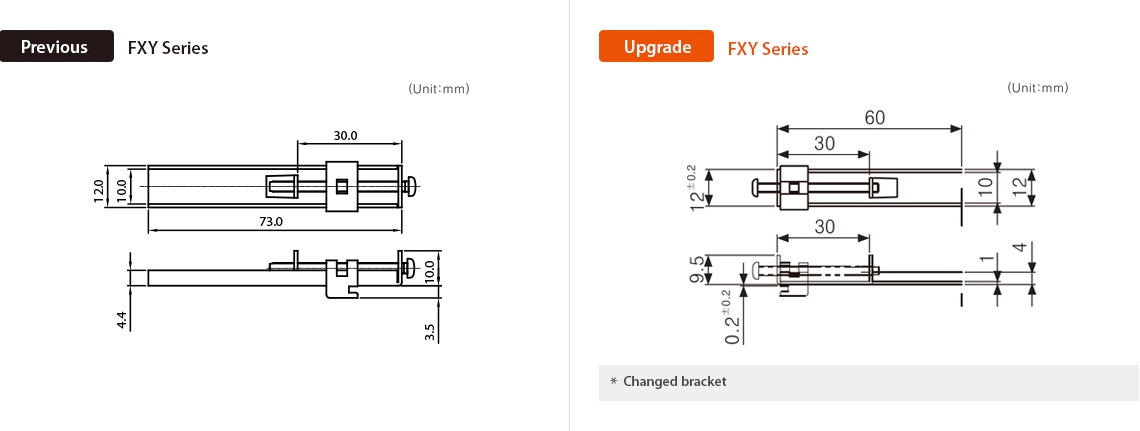

Bracket
;)

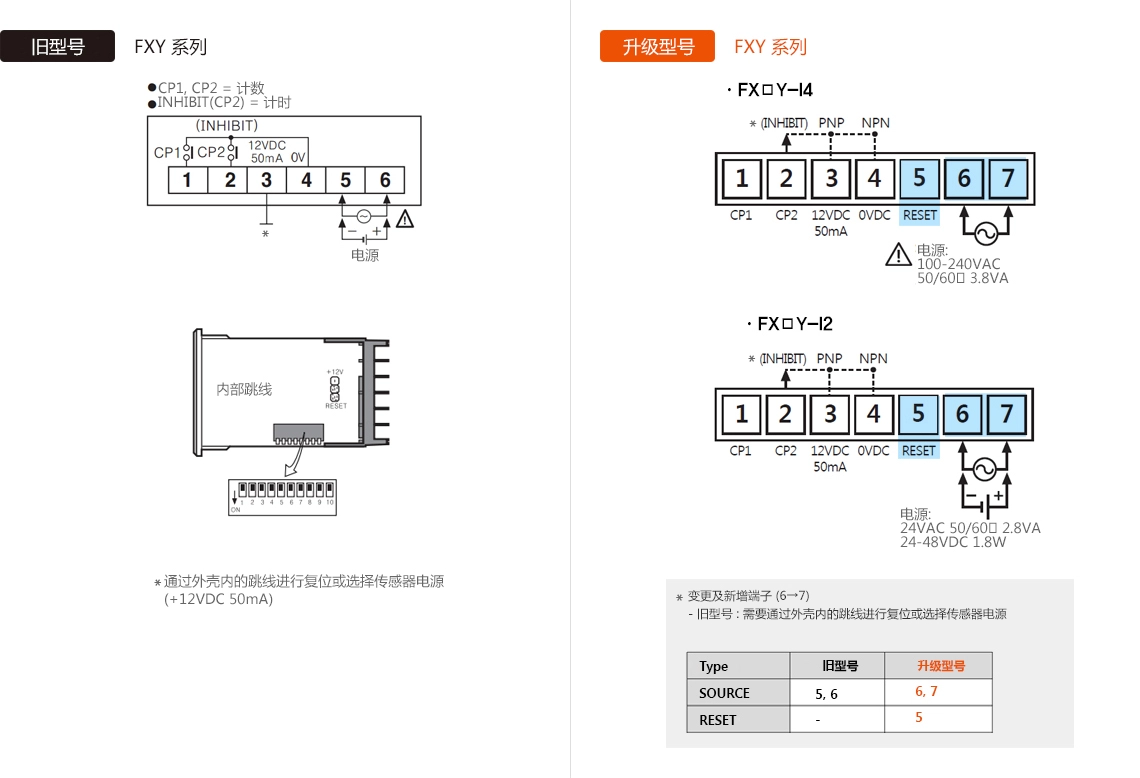

连接
;)
旧型号 : FXY Series
通过外壳内的跳线进行复位或选择传感器电源(+12VDC 50mA)
升级型号 : FXY Series
变更及新增端子 (6→7)
旧型号 : 需要通过外壳内的跳线进行复位或选择传感器电源
| Type | 旧型号 | 升级型号 |
|---|---|---|
| SOURCE | 5, 6 | 6, 7 |
| RESET | - | 5 |

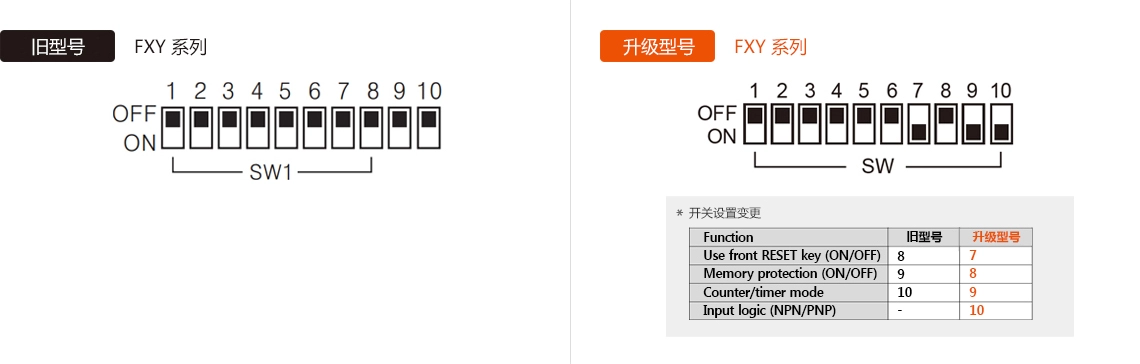

DIP开关设置
;)
开关设置变更
| Function | 旧型号 | 升级型号 |
|---|---|---|
| Use Front RESET key (ON/OFF) | 8 | 7 |
| Memory protection (ON/OFF) | 9 | 8 |
| Counter/timer mode | 10 | 9 |
| Input logic (NPN/PNP) | - | 10 |

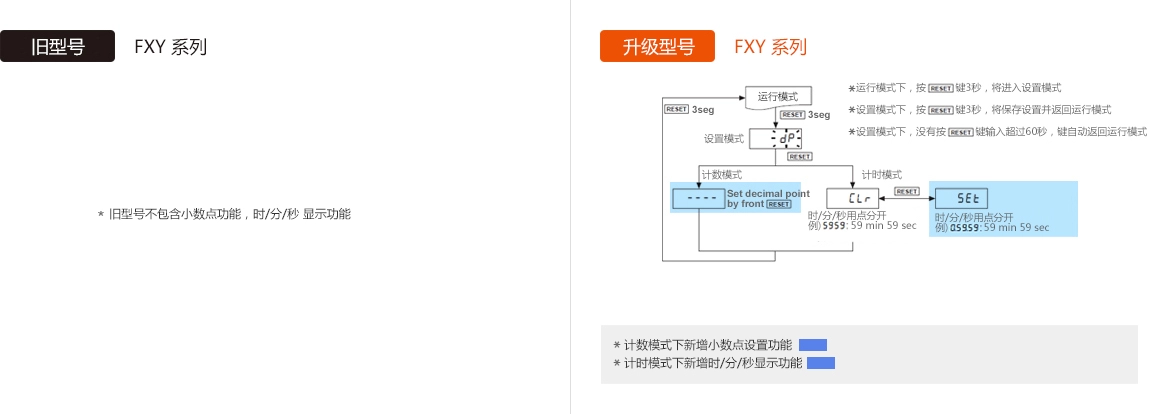

小数点/时/分/秒显示
;)
旧型号 : FXY Series
* 旧型号不包含小数点功能，时/分/秒 显示功能
升级型号 : FXY Series
运行模式下，按 键3秒，将进入设置模式
设置模式下，按 键3秒，将保存设置并返回运行模式
设置模式下，没有按 键输入超过60秒，键自动返回运行模式
计数模式下新增小数点设置功能
计时模式下新增时/分/秒显示功能
