FXM/FXH 系列 - 标准数字计数/计时器
FXM/FXH 系列 标准数字计数/计时器
FXM / FXH系列数字计数/计时器集成了计数器和计时器的功能。 计数速度有1 cps，30 cps，2 kcps和5 kcps可用，并且计时器模式下有多种时间设置范围。 加计数，减计数和加/减模式可用于精确测量和显示各种系统配置。 用户可以使用附带的DIP开关轻松切换NPN / PNP输入。 FXM / FXH系列有2个标准DIN尺寸（W 72 x H 72，W 48 x H 96 mm）的4位，6位和8位显示型号。
主要功能
- 计数速度: 1 cps / 30 cps / 2 kcps / 5 kcps
- 使用DIP开关在计数器和计时器之间切换
- 使用DIP开关在电压输入(PNP)和无电压输入(NPN)之间切换
- 动作模式: 加计数, 减计数, 加/减计数

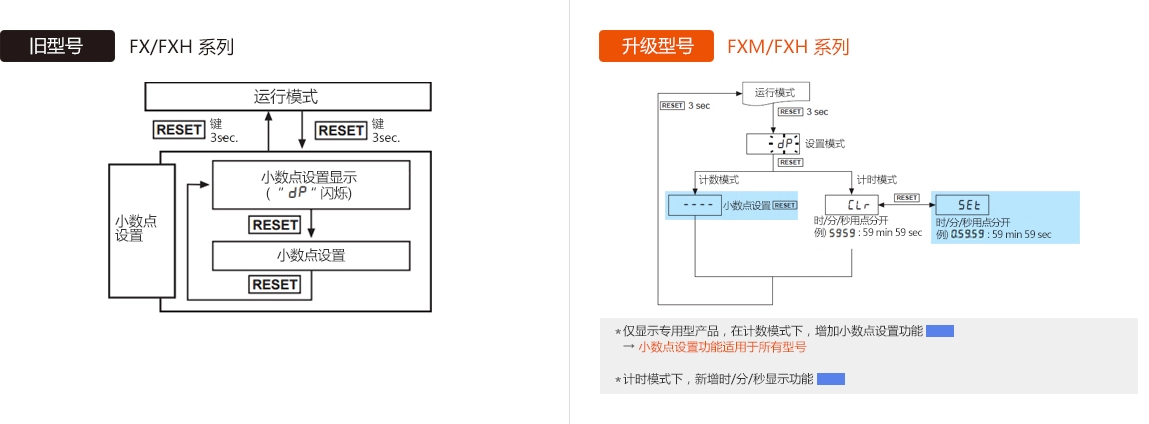

- 用复位键设置小数点，小时/分钟/秒显示
计数
20种输入模式，18种输出模式
计时器
- 多种输出模式（16种输出模式）
- 多种时间设定范围:
- - 8位: 0.01 sec ~ 99999 hr 59.9 min
- - 6位: 0.1 sec ~ 99999.9 hr
- - 4位: 0.01 sec ~ 9999 hr
- 输出类型: 1段设置型, 2段设置型, 显示专用型
- 电源电压: 100-240 VAC 50/60 Hz
;)
型号变更及停产型号
所有停产型号都可由CT系列计数/计时器替代
部分型号的尺寸可能有所不同，请检查产品的详细尺寸。

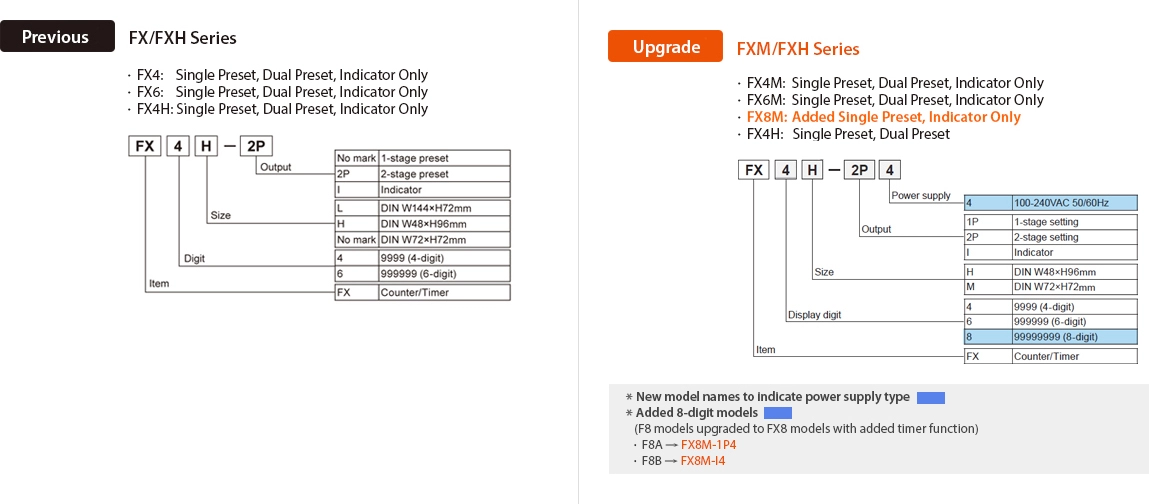

Ordering Information
;)
Previous : FX/FXH Series
- FX4 : Single Preset, Dual Preset, Indicator Only
- FX6 : Single Preset, Dual Preset, Indicator Only
- FX4H : Single Preset, Dual Preset, Indicator Only
| No mark (Output) | 1-stage preset |
| 2P (Output) | 2-stage preset |
| I (Output) | Indicator |
| L (Size) | DIN W144 x H72mm |
| H (Size) | DIN W48 x H96mm |
| No mark (Size) | DIN W72 x H72mm |
| 4 (Digit) | 9999 (4-digit) |
| 6 (Digit) | 999999 (6-digit) |
| FX (Item) | Counter/Timer |
Upgrade : FXM/FXH Series
- FX4M : Single Preset, Dual Preset, Indicator Only
- FX6M : Single Preset, Dual Preset, Indicator Only
- FX8M : Added Single Preset, Indicator Only
- FX4H : Single Preset, Dual Preset, Indicator Only
| 4 (Power supply) | 100-240VAC 50/60Hz |
| 1P (Output) | 1-stage preset |
| 2P (Output) | 2-stage preset |
| I (Output) | Indicator |
| H (Size) | DIN W48 x H96mm |
| M (Size) | DIN W72 x H72mm |
| 4 (Display digit) | 9999 (4-digit) |
| 6 (Display digit) | 999999 (6-digit) |
| 8 (Display digit) | 99999999 (8-digit) |
| FX (Item) | Counter/Timer |
New model names to Indicate power supply type
added 8-digit models (F8 models upgraded to FX8 models with added timer function)
- F8A→FX8M-1P4
- F8B→FX8M-I4

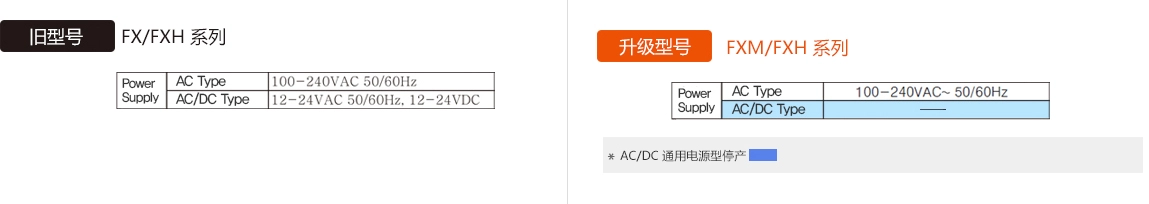

电源电压
;)
旧型号 : FX/FXH Series
| Power Supply | AC型 | 100-240VAC 50/60Hz |
|---|---|---|
| AC/DC型 | 12-24VAC 50/60Hz, 12-24VDC |
升级型号 : FXM/FXH Series
| Power Supply | AC型 | 100-240VAC~50/60Hz |
|---|---|---|
| AC/DC型 | - |
AC/DC 通用电源型停产

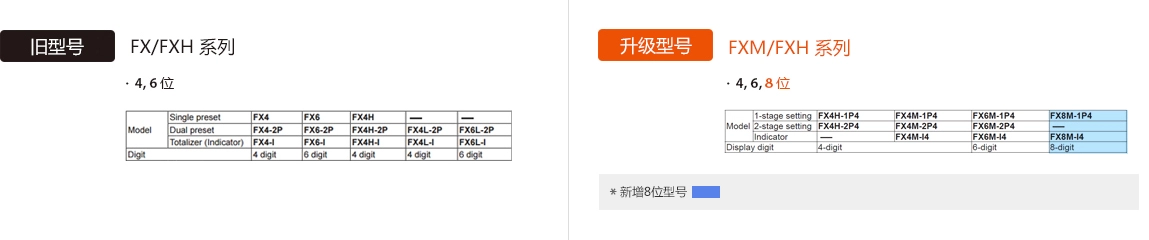

显示位数
;)
旧型号 : FX/FXH Series 4, 6 digit
| Model | Single preset | FX4 | FX6 | FX4H | - | - |
|---|---|---|---|---|---|---|
| Dual preset | FX4-2P | FX62P | FX4H-2P | FX4L-2P | FX6L-2P | |
| Totalizer (Indicator) | FX4-I | FX6-I | FX4H-I | FX4L-I | FX6L-I | |
| Digit | 4digit | 6digit | 4digit | 4digit | 6digit | |
升级型号 : FXM/FXH Series 4, 6, 8 digit
| Model | 1-stage setting | FX4H-1P4 | FX4M-1P4 | FX6M-1P4 | FX8M-1P4 |
|---|---|---|---|---|---|
| 2-stage setting | FX4H-2P4 | FX4M-2P4 | FX6M-2P4 | - | |
| Indicator | - | FX4M-I4 | FX6M-I4 | FX8M-I4 | |
| Display digit | 4digit | 6digit | 8digit | ||
新增8位型号

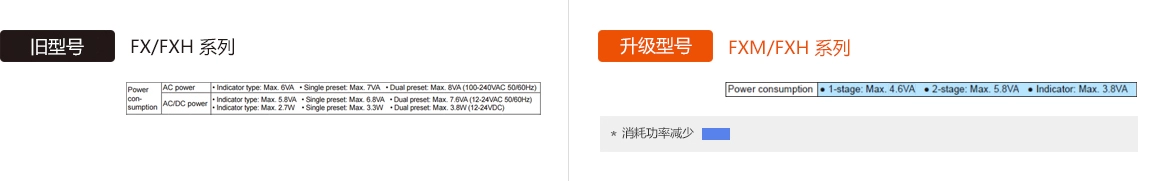

消耗功率(AC 型)
;)
旧型号 : FX/FXH Series
| Power con-sumption | AC power | Indicator type : Max, 6VA, Single preset : Max, 7VA, Dual preset : Max, 8VA (100-240VAC 50/60Hz) |
|---|---|---|
| AC/DC power |
|
升级型号 : FXM/FXH Series
| 消耗功率 |
|
|---|
消耗功率减少

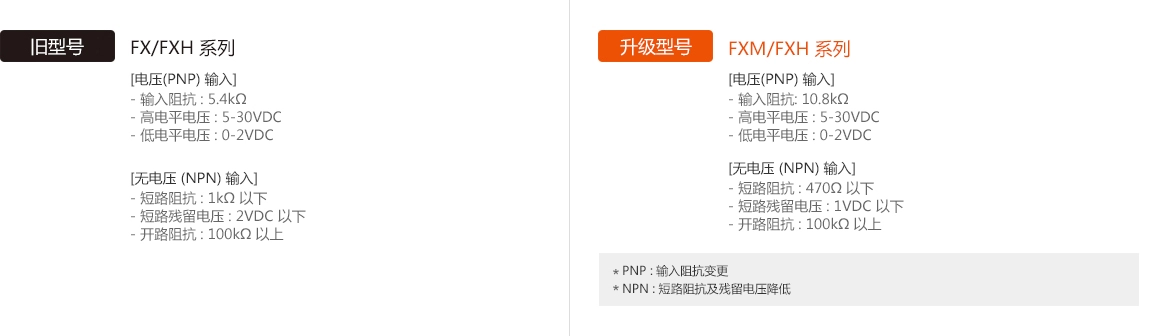

输入(阻抗/残留电压)
;)
旧型号 : FX/FXH Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
升级型号 : FXM/FXH Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
PNP : 输入阻抗变更
NPN : 短路阻抗及残留电压降低
认证
;)

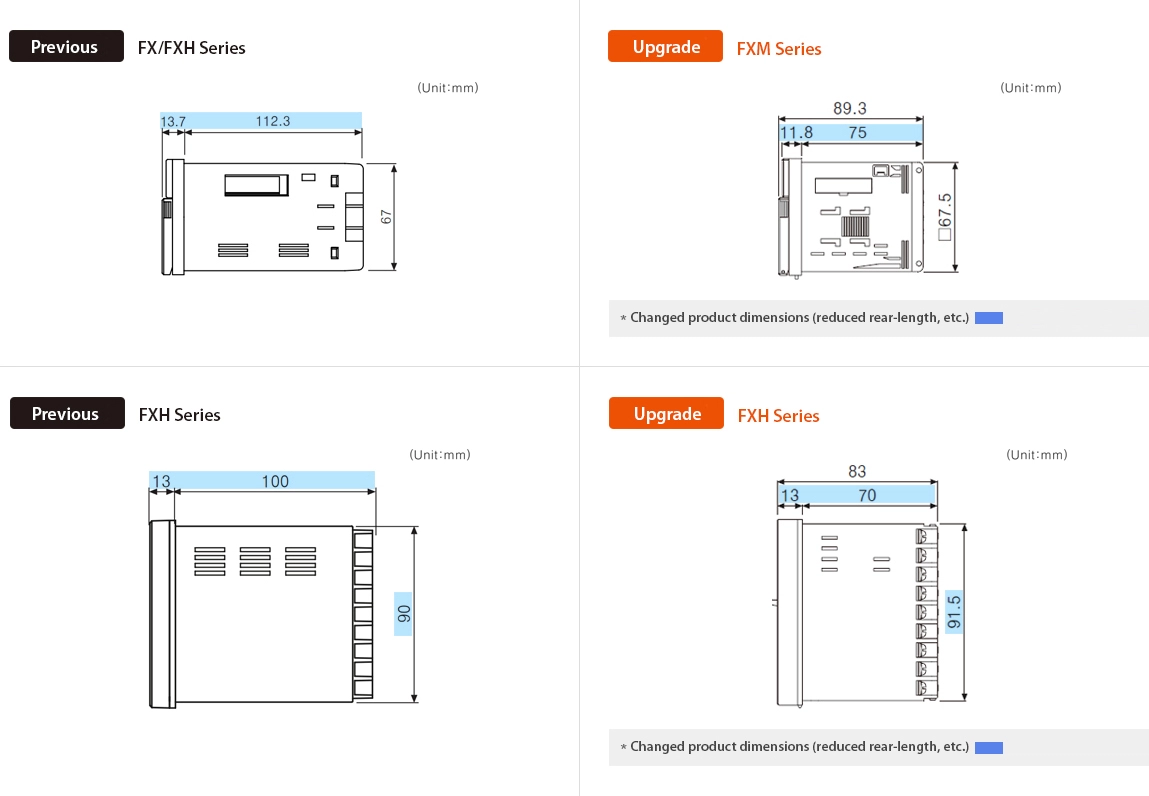

Dimensions
;)

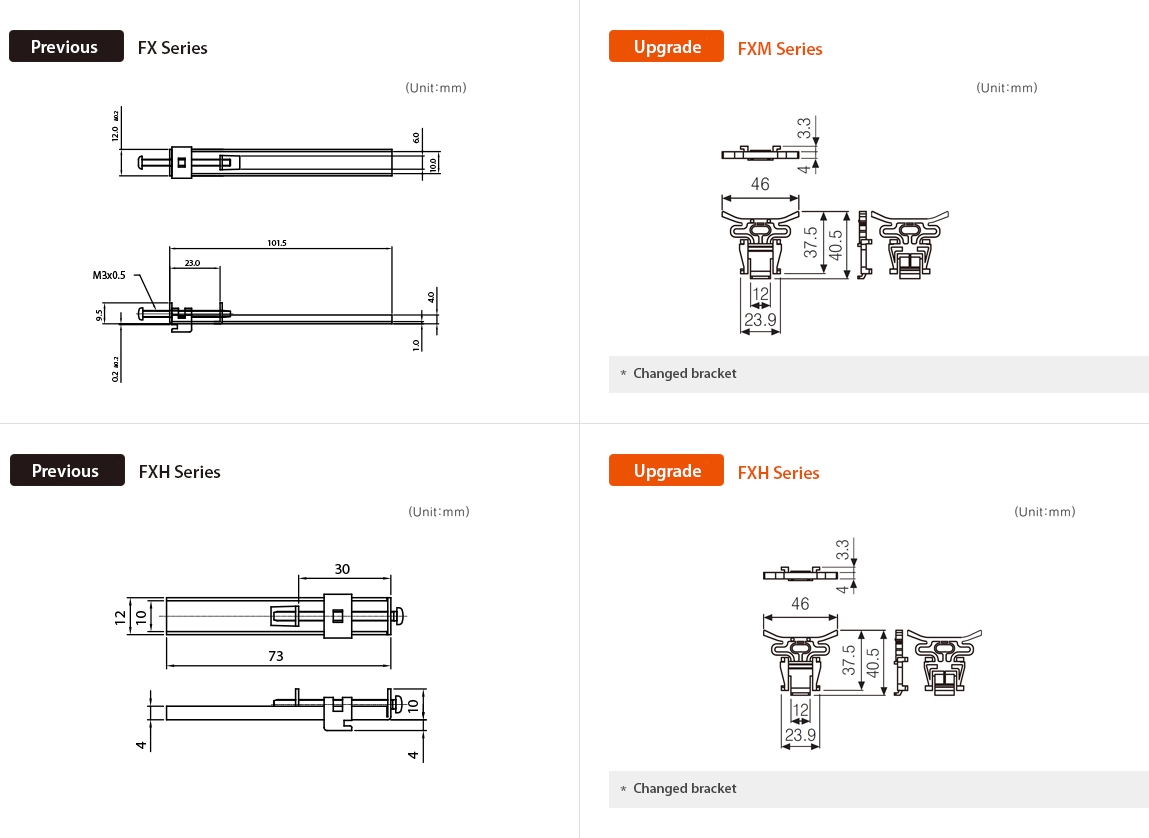

Bracket
;)

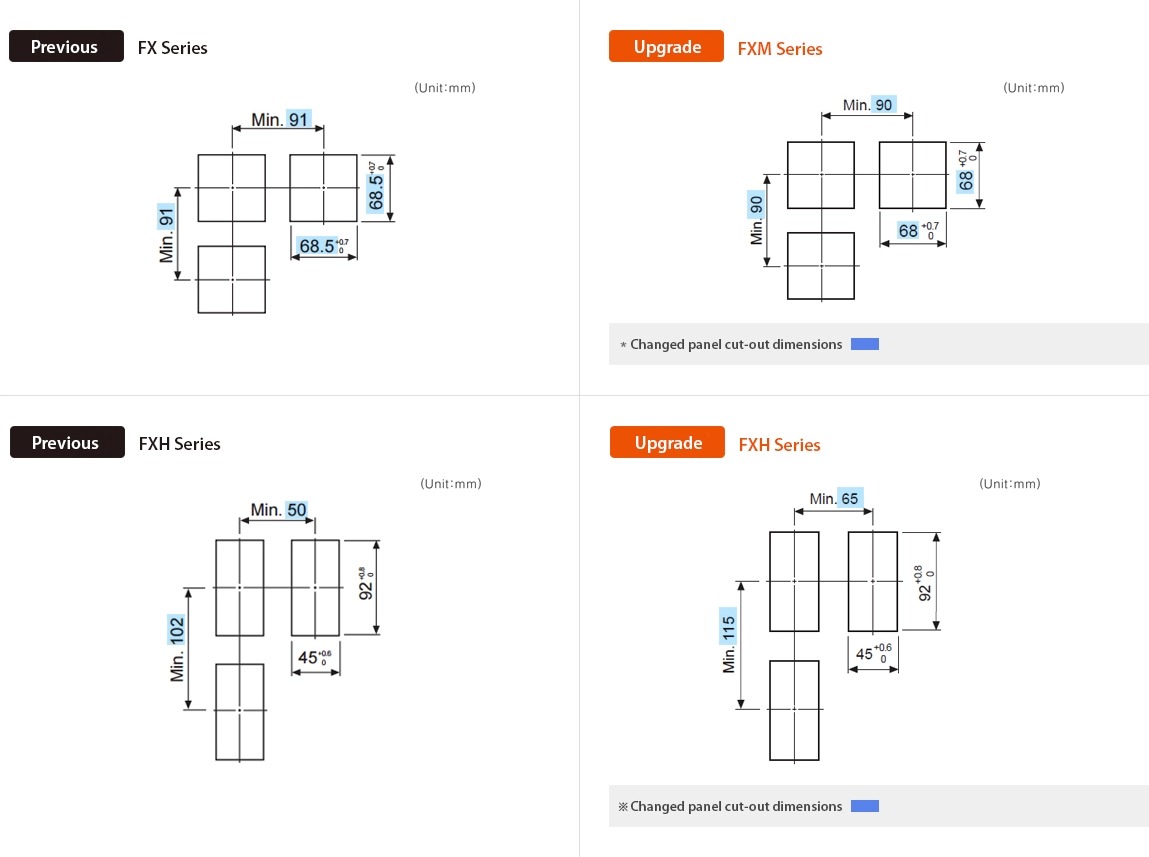

Panel Cut-Out Dimensions
;)

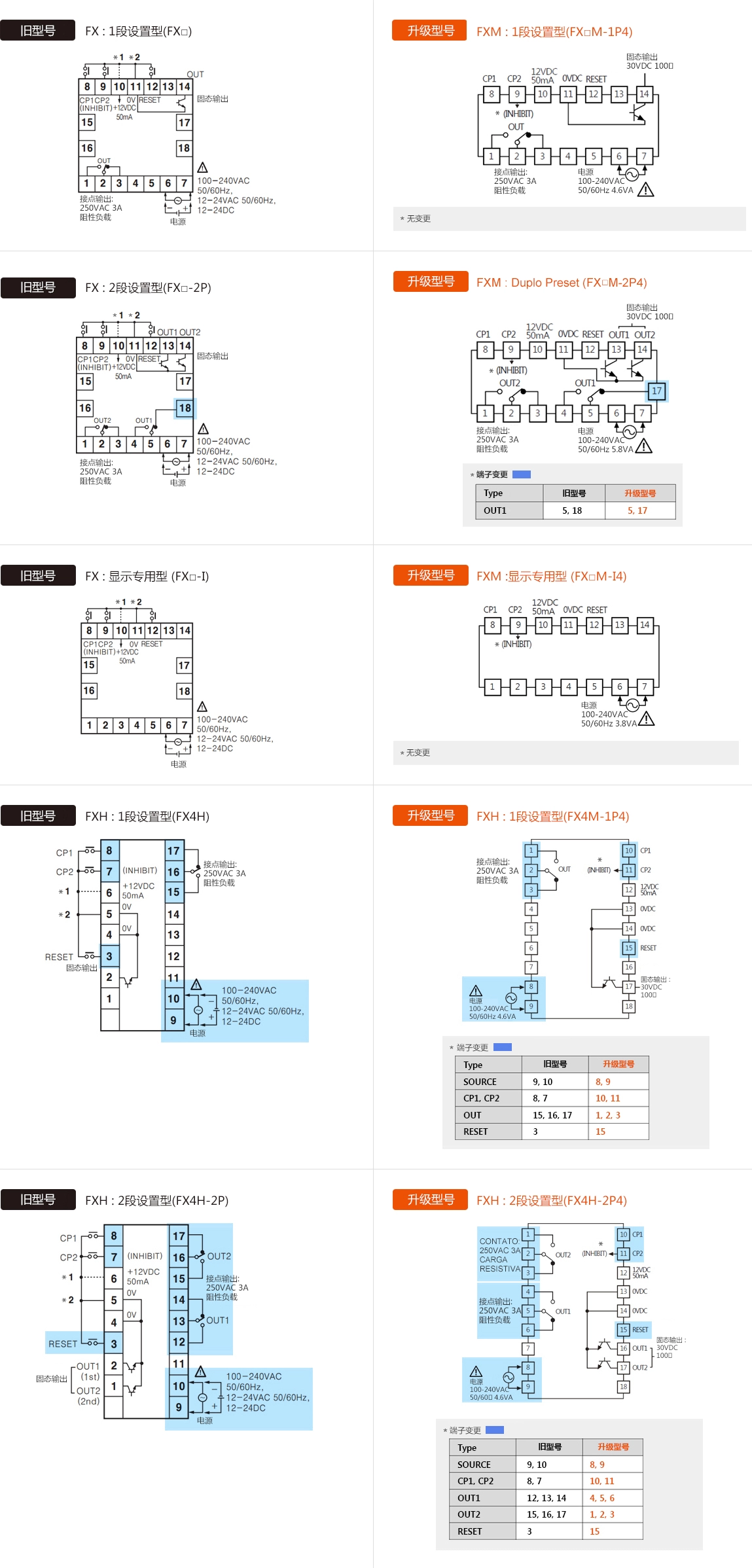

连接
;)
-
旧型号 : FX 1段设置型(FX□)
-
升级型号 : FXM 1段设置型(FX□M-1P4)
无变更
-
旧型号 : FX 2段设置型(FX□-2P)
-
升级型号 : FXM 2段设置型(FX□M-2P4)
端子变更
| Type | 旧型号 | 升级型号 |
|---|---|---|
| OUT1 | 5, 18 | 5, 17 |
-
旧型号 : FX 显示专用型 (FX□-I)
-
升级型号 : FXM 显示专用型 (FX□M-I4)
无变更
-
旧型号 : FXH 1段设置型(FX4H)
-
升级型号 : FXH 1段设置型(FX4M-1P4)
端子变更
| Type | 旧型号 | 升级型号 |
|---|---|---|
| SOURCE | 9, 10 | 8, 9 |
| CP1, CP2 | 8, 7 | 10, 11 |
| OUT | 15, 16, 17 | 1, 2, 3 |
| RESET | 3 | 15 |
-
旧型号 : FXH 2段设置型(FX4H-2P)
-
升级型号 : FXH 2段设置型(FX4H-2P4)
端子变更
| Type | 旧型号 | 升级型号 |
|---|---|---|
| SOURCE | 9, 10 | 8, 9 |
| CP1, CP2 | 8, 7 | 10, 11 |
| OUT1 | 12, 13, 14 | 4, 5, 6 |
| OUT2 | 15, 16, 17 | 1, 2, 3 |
| RESET | 3 | 15 |

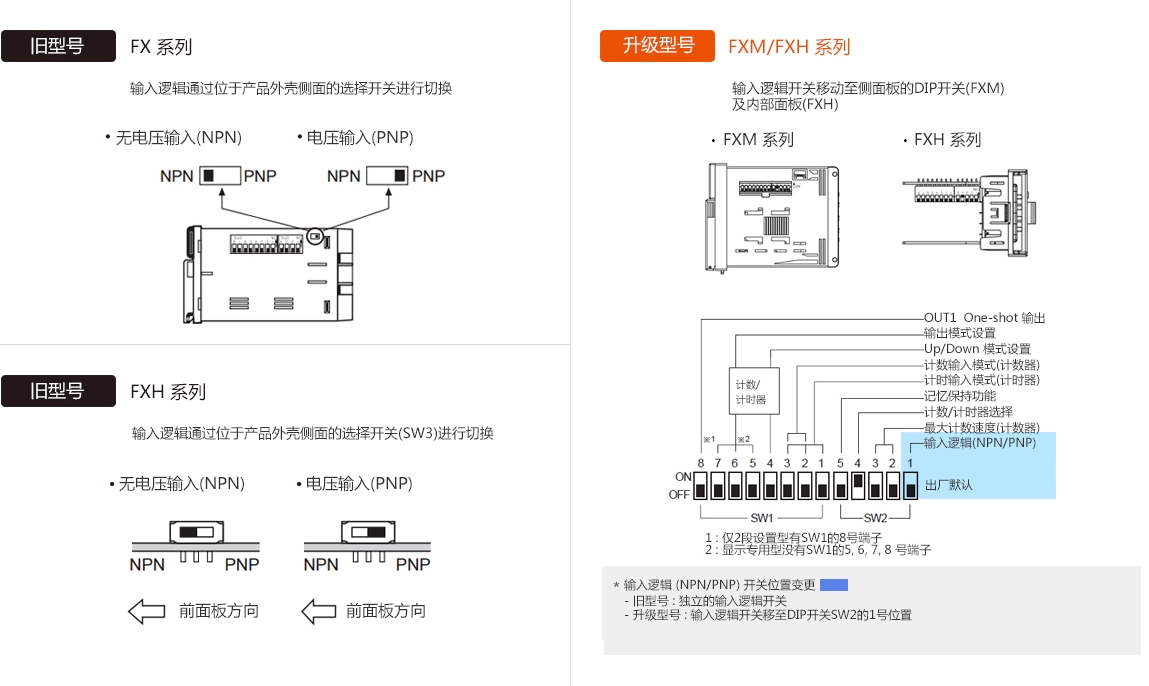

输入逻辑开关
;)
-
旧型号 : FX Series
输入逻辑通过位于产品外壳侧面的选择开关进行切换
-
旧型号 : FXH Series
输入逻辑通过位于产品外壳侧面的选择开关(SW3)进行切换
-
升级型号 : FXM/FXH Series
输入逻辑开关移动至侧面板的DIP开关(FXM)及内部面板(FXH)
输入逻辑 (NPN/PNP) 开关位置变更
- - 旧型号 : 独立的输入逻辑开关
- - 升级型号 : 输入逻辑开关移至DIP开关SW2的1号位置

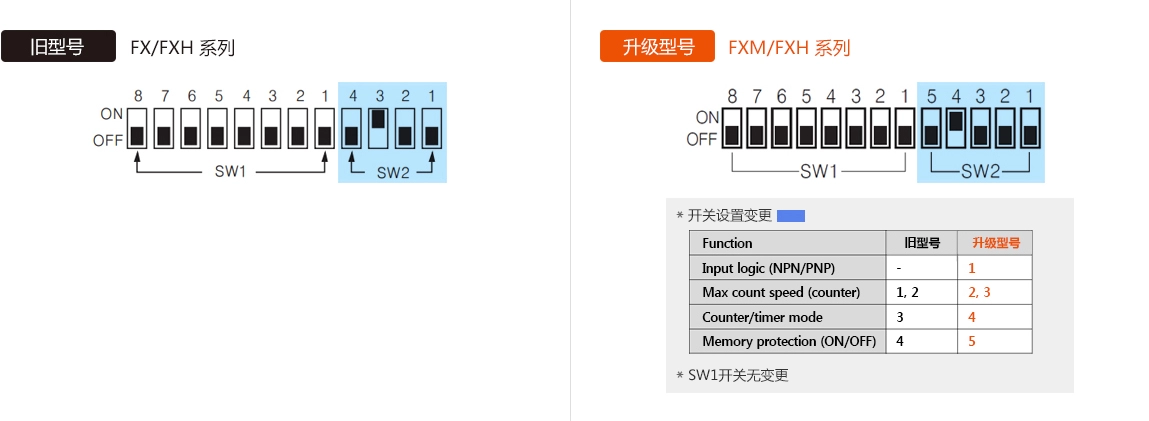

DIP 开关设置
;)
-
Previous : FX/FXH Series
-
Upgrade : FXM/FXH Series
开关设置变更
| Function | 旧型号 | 升级型号 |
|---|---|---|
| Input logic (NPN/PNP) | - | 1 |
| Max count speed (counter) | 1, 2 | 2, 3 |
| Counter/timer mode | 3 | 4 |
| Memory protection (ON/OFF) | 4 | 5 |
SW1开关无变更
;)
