FXS 系列 - 小型数字计数/计时器
FXS 系列 小型数字计数/计时器
FXS系列小型数字计数/定时器是同时具有计数器和定时器的功能。 计数速度为1 cps，30 cps，2 kcps和5 kcps以及各种时间设置范围。 加计数，减计数和加/减模式可用于精确测量和显示各种系统配置。 FXS系列可提供4位和5位显示型号，标准DIN尺寸为W 48 x H 48 mm。
主要功能
- 计数速度: 1 cps / 30 cps / 2 kcps / 5 kcps
- 使用DIP开关在计数器和定时器之间切换
- 使用DIP开关在电压输入（PNP）和无电压输入（PNP）之间切换
- 动作模式: 加计数, 减计数, 加/减计数
- 用复位键设置小数点，小时/分钟/秒显示
计数器
20种输入模式，18种输出模式
计时器
- 多种输出模式（16种输出模式）
- 多种时间设定范围:
- - 5位: 0.01 sec ~ 9999.9 hr
- - 4为: 0.01 sec ~ 9999 hr
- 输出类型: 1段设置型, 显示专用型
- 电源电压:
- - 100-240 VAC 50/60 Hz (AC 型)
- - 24 VAC 50/60 Hz, 24-48 VDC (AC/DC 通用型)
;)
型号变更

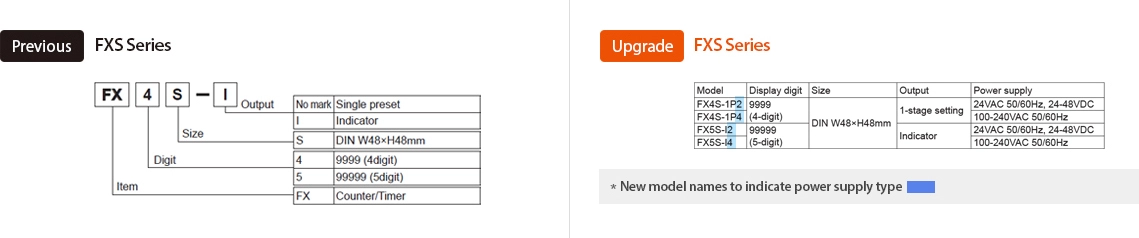

Ordering Information
;)
Previous : FX/FXH Series
| No mark (Output) | Single preset |
| I (Output) | Indicator |
| S (Size) | DIN W48 x H48mm |
| 4 (digit) | 9999 (4digit) |
| 5 (digit) | 99999 (5digit) |
| FX (Item) | Counter/Timer |
Upgrade : FXS Series
| Model | Display digit | Size | Output | Power supply |
|---|---|---|---|---|
| FX4S-1P2 | 9999 (4-digit) | DIN W448 x H48mm | 1-stage setting | 24VAC 50/60Hz, 24-48VDC |
| FX4S-1P4 | 100-240VAC 50/60Hz | |||
| FX5S-I2 | 99999 (5-digit) | Indicator | 24VAC 50/60Hz, 24-48VDC | |
| FX5S-I4 | 100-240VAC 50/60Hz |
New model namges to indicate power supply type

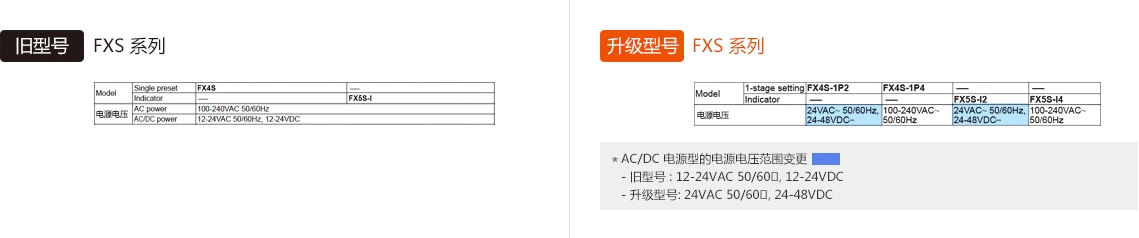

电源电压
;)
旧型号 : FXS Series
| Model | Single preset | FX4S | - |
|---|---|---|---|
| Indicator | - | FX5S-I | |
| 电源电压 | AC power | 100-240VAC 50/60Hz | |
| AC/DC power | 12-24VAC 50/60Hz, 12-24VDC | ||
升级型号 : FXS Series
| Model | 1-stage setting | FX4S-1P2 | FX4S-1P4 | - | - |
|---|---|---|---|---|---|
| Indicator | - | - | FX5S-I2 | FX5S-I4 | |
| 电源电压 | 24VAC-50/60Hz, 24-48VDC… | 100-240VAC-50/60Hz | 24VAC-50/60Hz, 24-48VDC… | 100-240VAC-50/60Hz | |
AC/DC 电源型的电源电压范围变更
- - 旧型号 : 12-24VAC 50/60Hz, 12-24VDC
- - 升级型号 : 24VAC 50/60Hz, 24-48VDC

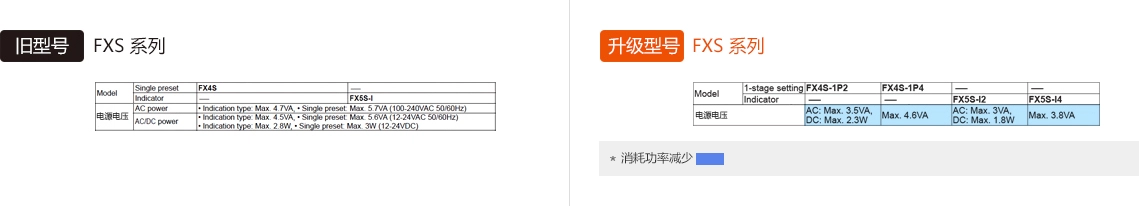

消耗功率
;)
旧型号 : FXS Series
| Model | Single preset | FX4S | - |
|---|---|---|---|
| Indicator | - | FX5S-I | |
| 电源电压 | AC power | Indication type : Max, 4.7VA, Single preset : Max, 5.7VA (100-240VAC 50/60Hz) | |
| AC/DC power |
|
||
升级型号 : FXS Series
| Model | 1-stage setting | FX4S-1P2 | FX4S-1P4 | - | - |
|---|---|---|---|---|---|
| Indicator | - | - | FX5S-I2 | FX5S-I4 | |
| 电源电压 | AC : Max, 3.5VA, DC : Max, 2.3W | Max, 4.6VA | AC : Max, 3VA, DC : Max, 1.8W | Max, 3.8VA | |
消耗功率减少

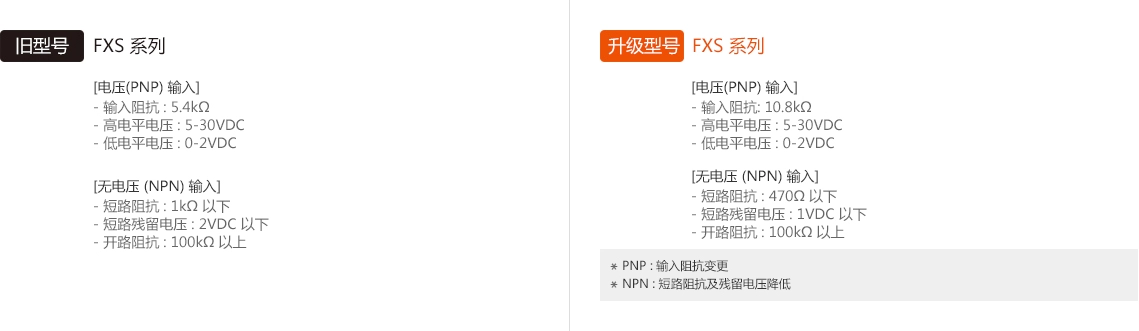

输入(阻抗/残留电压)
;)
旧型号 : FXS Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
升级型号 : FXS Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
PNP : 输入阻抗变更
NPN : 短路阻抗及残留电压降低
认证
;)

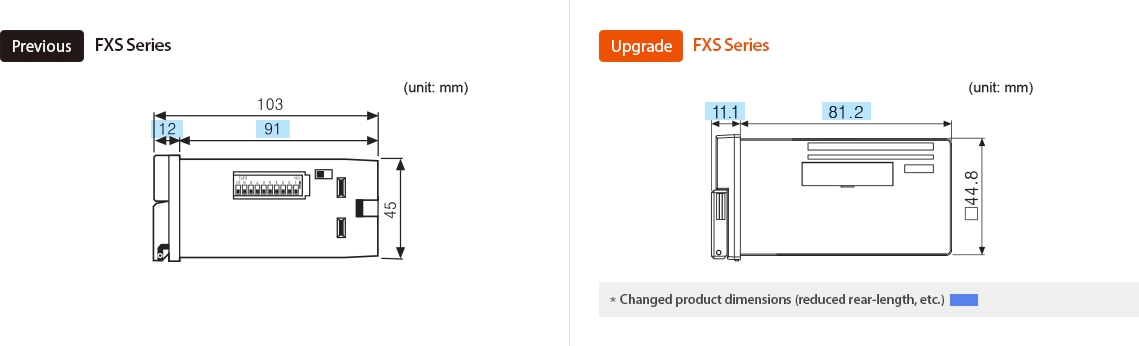

Dimensions
;)

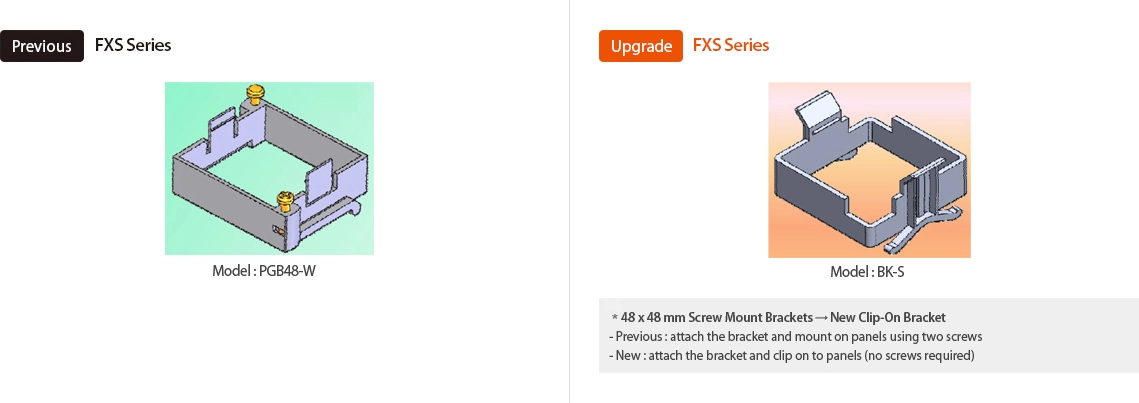

Bracket
;)

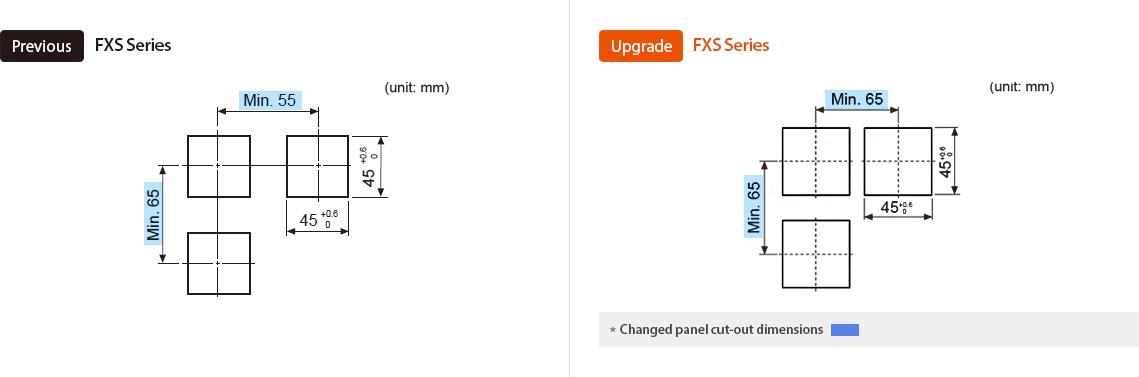

Panel Cut-Out Dimensions
;)
;)

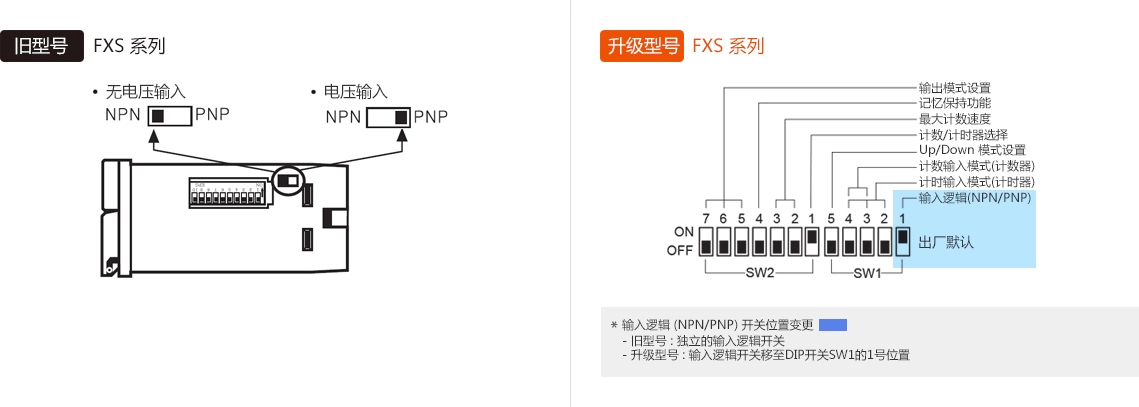

输入逻辑开关
;)

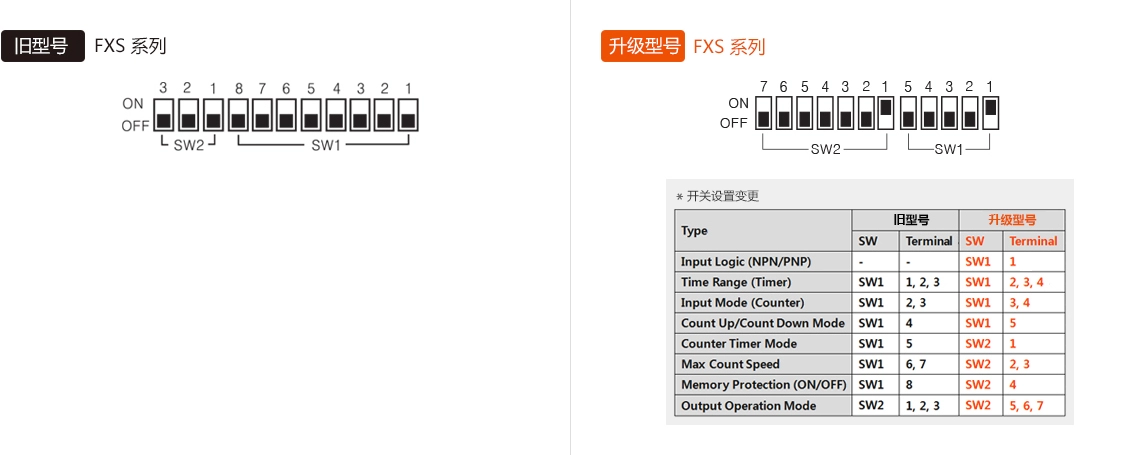

DIP 开关设置
;)
开关设置变更
| Type | 旧型号 | 升级型号 | ||
|---|---|---|---|---|
| SW | Terminal | SW | Terminal | |
| Input Logic (NPN/PNP) | - | - | SW1 | 1 |
| Time Range (Timer) | SW1 | 1, 2, 3 | SW1 | 2, 3, 4 |
| Input Mode (Counter) | SW1 | 2, 3 | SW1 | 3, 4 |
| Count Up/Count Down Mode | SW1 | 4 | SW1 | 5 |
| Counter Timer Mode | SW1 | 5 | SW2 | 1 |
| Max Count Speed | SW1 | 6, 7 | SW2 | 2, 3 |
| Memory Protection (ON/OFF) | SW1 | 8 | SW2 | 4 |
| Output Operation Mode | SW2 | 1, 2, 3 | SW2 | 5, 6, 7 |

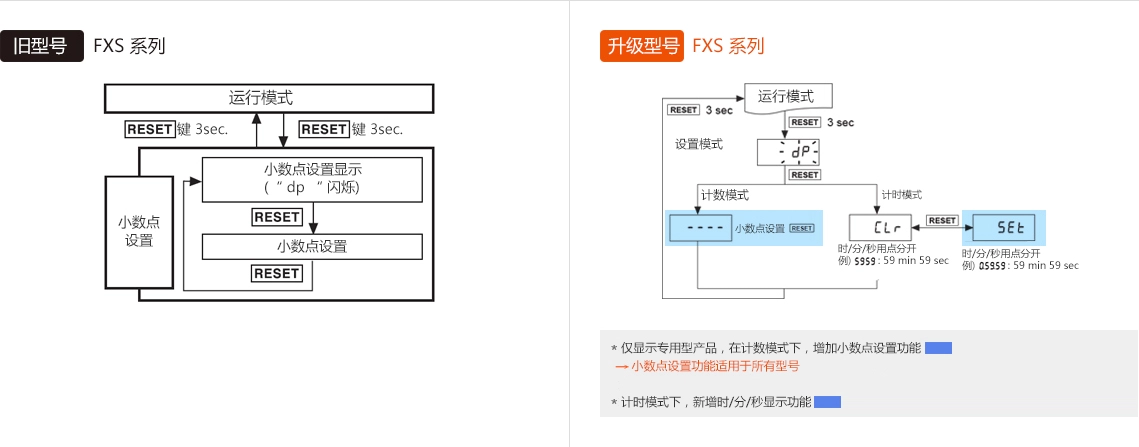

小数点/时/分/秒显示
;)
